一、紙箱展開圖

　　二、碰口和飛邊

　　加碰口：是紙箱為避免搖蓋離縫而所需加的尺寸。

　　加飛邊：是雙面機單刀分紙或普通分紙機分紙時為了保持邊緣整齊而所需飛邊的尺寸。

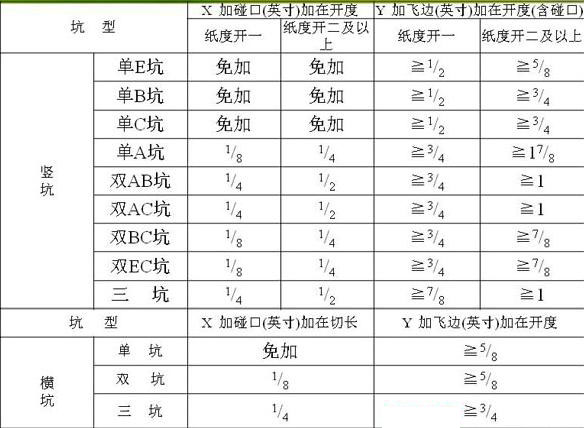

　　各種坑型的碰口和飛邊尺寸。

　　三、常見紙箱開料計算

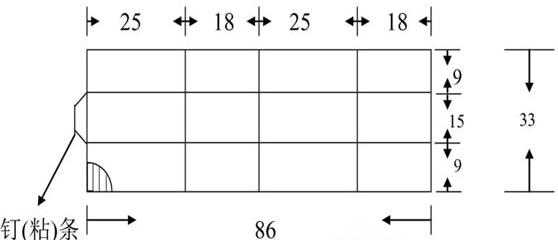

　　1.普通箱(即上下?lián)u蓋寬度為1/2紙箱寬度)

　　例：長25*寬18*高15英寸

　　開料紙度=寬+高+搖蓋碰口+0.5英寸

　　開料切長=(長+寬)*2+釘(粘)條=86英寸+釘(粘)條

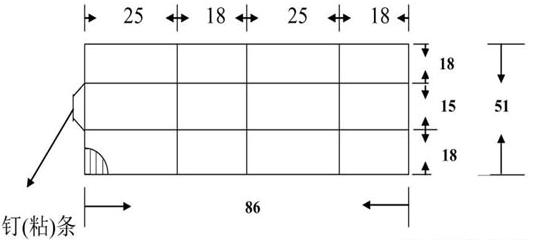

　2.齊翼箱(即上下?lián)u蓋寬度=紙箱寬度的紙箱)：

　　例：長25*寬18*高15英寸

　　開料紙度=2*寬+高+0.5英寸+搖蓋碰口=53英寸

　　開料切長=(長+寬)*2+釘(粘)條=86英寸+釘(粘)條

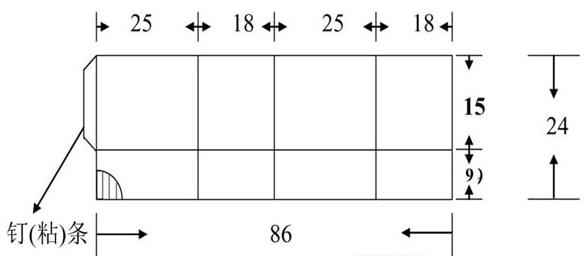

　　3.上、下半翼箱(即與普通箱比較，上下只有一邊有搖蓋的紙箱)：

　　例：長25*寬18*高15英寸

　　開料紙度=(1/2寬+高+搖蓋碰口)*2+0.5英寸(因開一不足32英寸，此處開二)

　　開料切長=(長+寬)*2+釘(粘)條

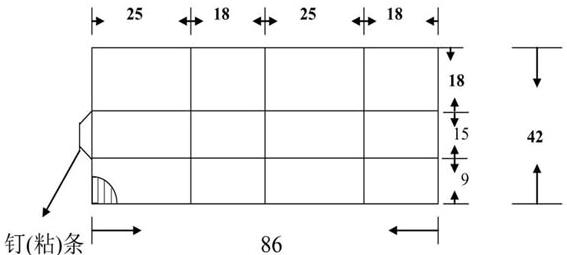

　　4.半齊翼箱(即上下?lián)u蓋寬度有一邊為1/2紙箱寬度，有一邊為紙箱寬度的紙箱)：

　　例：長25*寬18*高15英寸

　　開料紙度=(1+1/2)寬+高+0.5英寸+搖蓋碰口=43英寸

　　開料切長=(長+寬)*2+釘(粘)條=86英寸+釘(粘)條

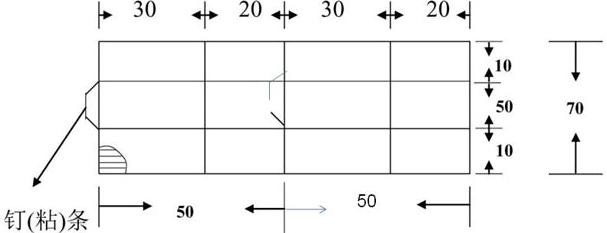

　　5.橫坑普通紙箱的開料計算

　　例：長30*寬20*高50英寸

　　開料紙度=長+寬+釘(粘)條+飛邊(0.5英寸)=53英寸(雙駁)

　　開料切長=寬+高+搖蓋碰口=70英寸+搖蓋碰口

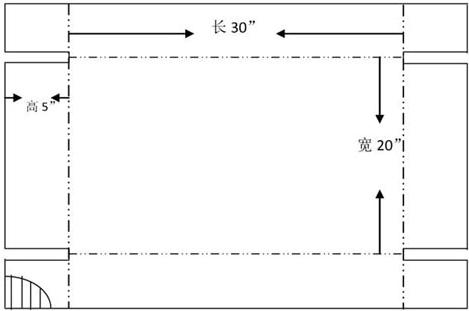

　　6.天地盒的開料計算：

　　例：長30*寬20*高5英寸

　　開料紙度=寬+2*高+飛邊(0.5英寸)=30.5英寸(雙駁)

　　開料切長=長+2*高

　　四、相關說明

　　橫坑四駁箱每一遍切長加碰口1/4英寸。

　　豎坑的加碰口欄是紙箱本身為避免紙箱離縫而所需加的尺寸，加飛邊欄是包含碰口及正常單刀分紙所需飛邊的尺寸總和。

　　如不加碰口的要在生產單上注明不加碰口，開度時豎坑按Y-X加飛邊為紙度;如生產單不注明則默認為要加碰口，開單時按以上系數加上飛邊及碰口為紙度。

　　所有啤盒按啤版尺寸(啤板長寬方向刀線最大距離加大于等于1/2英寸)為紙度(29、31、33...... 55、57)及切長。

　　見坑以比彩紙紙度方向小1/4英寸加上大于等于1/2英寸的飛邊后為紙度(29、31、33......55、57);以比彩紙切長方向小1/4英寸為切長。

　　1.含實地印刷之紙箱的修邊尺寸

　　有實地印刷之紙箱，需加多0.25英寸生產修邊用;若客戶有特殊要求，以客戶要求為準。

　　所有在紙箱的接口處無釘條且邊緣有印刷實地色帶(不分大小)的釘箱，要在原切長的基礎上再加1/4修邊尺寸。

　　2.釘條(粘條)的尺寸設定

　　一般地，任何單坑和雙坑紙箱的釘條為1.5英寸，粘條為1.75英寸;

　　三坑紙箱的釘條為2英寸，粘條為2.25英寸;

　　如有特殊情況需在生產單上注明特殊的釘(粘)條尺寸。
